前言

之所以学习 Mips 指令集的解码流程是因为某 VMP 使用到了 Mips 魔改的指令集，并且需要新增 BN 对于 Mips 指令的 Lift，本文将结合 Mips 指令集文档以及 BinaryNinja Mips 架构插件解构 Mips 指令集的解码流程。本文讨论的解码流程基于标准 MIPS32 / MIPS64 指令集，不涉及 MIPS16、microMIPS、nanoMIPS 等压缩编码模式。

Mips 解码流程

经典 MIPS（MIPS I–V、MIPS32、MIPS64，包括 R6）的标准指令使用 32-bit（4 字节）定长编码，并且 Mips 指令集的解码并不是单纯的根据 opcode 查找指令表的过程，而是按照字段分层分发（实际上就是不同的指令族进行分发，不同的指令族解码过程也不相同）的一个过程。之所以要这样设计是因为随着指令数量的增长，单层的查找指令表无法满足指令数量，比如 bits[31-26]只有 6 位，也就是只能够支持 64 条指令。

第一次分发

首次解码一定会获取 bits[31-26]，后续基于这 6 位进行分发

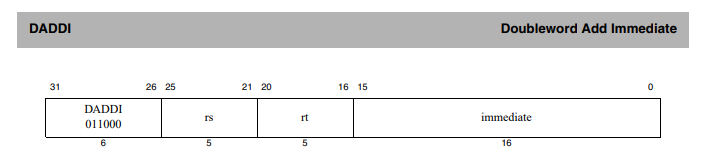

某些指令只需要一次分发即可完成解码，比如 DADDIU、DADDI 等，在架构书中可以看到 bits[31-26]标上 DADDI，表明第一次分发即可完成解码，其中 bits[25-21]为 rs，即源寄存器；bits[20-16]为 rt，目标寄存器；bits[15-0]为 imm，表示立即数

第二次分发

第二次分发会产生不同的路径，以下是 Mips 指令集的一些常见分发路径

SPECIAL（opcode = 0）

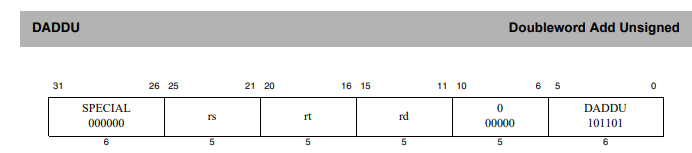

此时会 funct（bits[5:0]）作为子 opcode，比如 DADDU 的 bits[31-26]为 0x0，对应 SPECIAL，此时取 bits[5-0]作为子 opcode，101101 表明当前指令为 DADDU，接着根据 DADDU 指令的解码规则取寄存器 index

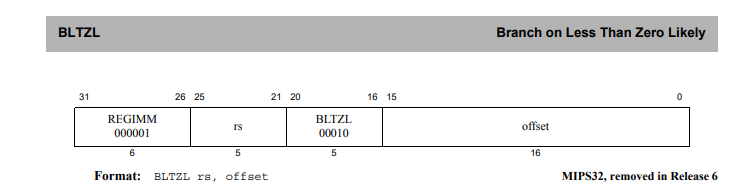

REGIMM（opcode = 1）

这类指令族会取 bits[20-16]作为子 opcode

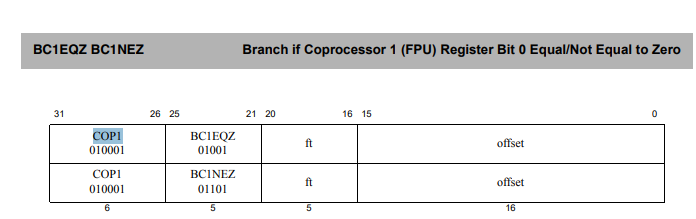

COP0 / COP1 / COP2（opcode = 16/17/18）

COP 指令族采用多级分发机制。第一次分发由 opcode 确定协处理器类型，第二次分发通常由 rs 字段（bits[25-21]，在 COP1 中称为 fmt）决定指令子类

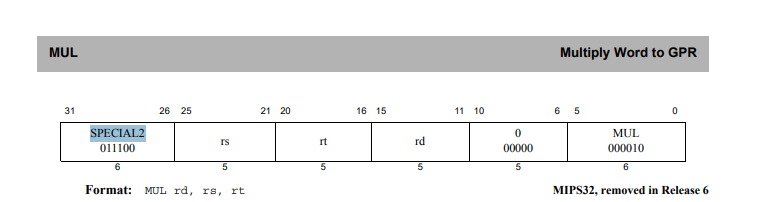

SPECIAL2 / SPECIAL3（opcode = 28/31）

SPECIAL2 / SPECIAL3 不是新格式，而是 opcode 空间不足后的“额外 R-Type 池”。取 bits[5-0]作为子 opcode

第三次分发

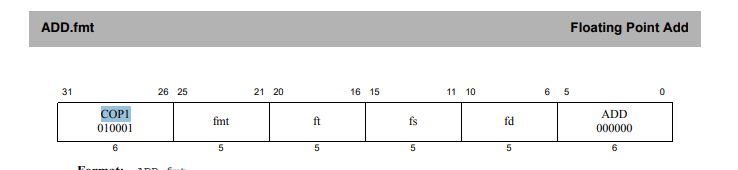

在 COP 的某些子类中会继续使用 bits[5-0]（funct）进行第三层分发

在 MIPS Release 6 中，为了移除 HI/LO 相关指令并引入更紧凑的编码方式，部分指令采用了更复杂的字段组合来区分具体语义。

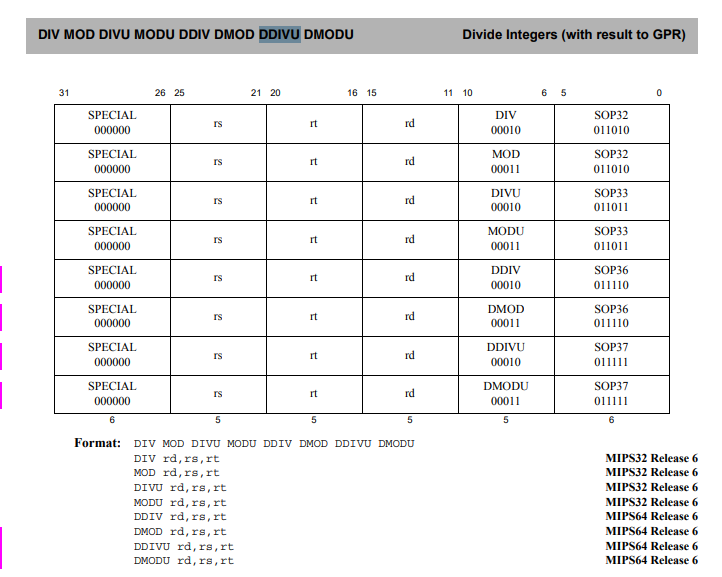

此时解码过程可能需要在 opcode 和 funct 之后，结合 shamt 或其他字段进一步区分指令子类。比如下图首先会取 bits[31-26]做第一次分发，bits[5-0]做第二次，最后 bits[10-6]做第三次分发

BinaryNinja Arch Mips 解码

其实没什么好分享的，只需要参考上面的解码流程分析mips_decompose_instruction函数即可，该函数同样会对机器码进行解析并进行不同层次的分发，下面是第一次分发，ps：如果把 case 0 这种换成宏定义看着会更清晰，代码中通过mips_special_table[version-1][ins.decode.func_hi][ins.decode.func_lo]本质上和mips_special_table[func_t]是一样的

switch(ins.value >> 26)
	{
		case 0:
			instruction->operation = mips_special_table[version-1][ins.decode.func_hi][ins.decode.func_lo];
			if (instruction->operation == MIPS_INVALID && version == MIPS_R5900)
				instruction->operation = MIPS_ADDI;
			break;
		case 1:
			instruction->operation = mips_regimm_table[version-1][ins.decode.rt_hi][ins.decode.rt_lo];
			break;
		case 0x1c:
			if (version == MIPS_32)
				instruction->operation = mips32_special2_table[ins.decode.func_hi][ins.decode.func_lo];
			else if (version == MIPS_64)
			{
				if ((flags & DECOMPOSE_FLAGS_CAVIUM) == 0)
					instruction->operation = mips64_special2_table[ins.decode.func_hi][ins.decode.func_lo];
				else
				{
					instruction->operation = cavium_mips64_special2_table[ins.decode.func_hi][ins.decode.func_lo];
					if (instruction->operation == CNMIPS_CVM)
					{
						switch (ins.r.sa)
						{
							// note that CN50xx docs don't include these instructions, but they are
							// listed in the SDK (bootloader/u-boot/mips/include/asm/inst.h)
							case 0x1c: instruction->operation = CNMIPS_ZCB; break;
							case 0x1d: instruction->operation = CNMIPS_ZCBT; break;
							default: return 1;
						}
					}
				}

			}
			else if (version == MIPS_R5900)
				instruction->operation = mips_mmi_r5900_table[ins.decode.func_hi][ins.decode.func_lo];
			break;
		case 0x1f:
			if (version == MIPS_32)
				instruction->operation = mips32_special3_table[ins.decode.func_hi][ins.decode.func_lo];
			else if (version == MIPS_64)
				instruction->operation = mips64_special3_table[ins.decode.func_hi][ins.decode.func_lo];
			else if (version == MIPS_R5900)
				instruction->operation = mips_base_table[version-1][ins.decode.op_hi][ins.decode.op_lo];
			break;
		default:
			if ((flags & DECOMPOSE_FLAGS_CAVIUM) == 0)
				instruction->operation = mips_base_table[version-1][ins.decode.op_hi][ins.decode.op_lo];
			else
				instruction->operation = cavium_mips_base_table[ins.decode.op_hi][ins.decode.op_lo];
	}

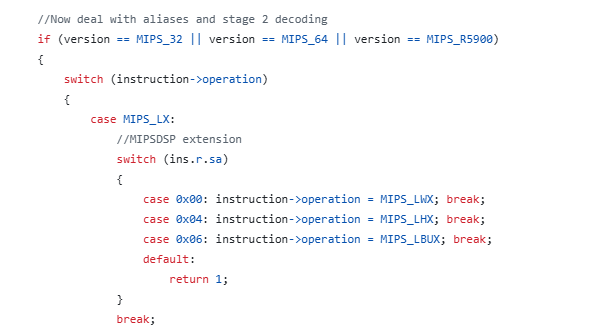

第二次解码如下，太长了就不贴了

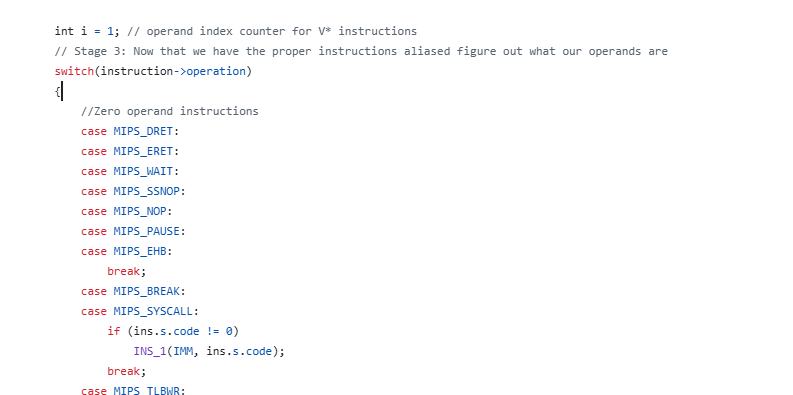

经过第二次分发之后就开始根据不同的指令来取出操作数

BN 目前针对 Mips R6 的 DDIVU 指令是无法汇编和 Lift 的，有兴趣的朋友可以尝试下通过 keystone 编译后通过 BN 反汇编，顺带提一嘴，由于 Keystone 很久没更新，而 keystone 是基于 llvm 的，llvm 已经支持 Mips R6，因此可以手动支持编译下，参考https://github.com/keystone-engine/keystone/pull/587

参考资料

https://github.com/Vector35/binaryninja-api/tree/dev/arch/mips

http://s3-eu-west-1.amazonaws.com/downloads-mips/documents/MIPS_Architecture_MIPS64_InstructionSet_%20AFP_P_MD00087_06.05.pdf
