ReDex：DEX 字节码的编译器级操控

从 IR 理解到实战反混淆与混淆 Pass 编写

第一部分：什么是 ReDex

1.1 定位

ReDex 是 FaceBook 开源的 Android DEX 字节码优化器。它不是传统意义上的”工具”，而是一个 DEX-to-DEX 编译器——读入 DEX，经过一系列变换 Pass，输出优化后的 DEX。

与 ProGuard/R8 的区别：ProGuard 工作在 Java 字节码层面（.class），ReDex 直接操作 Dalvik 字节码（.dex）。这意味着 ReDex 能做到 ProGuard 做不到的事——比如跨 DEX 优化、DEX 内部布局重排、以及本文要讲的 IR 级别的精确变换。

1.2 Pass Pipeline 架构

ReDex 的核心是 Pass Pipeline——一条由多个独立变换单元串联而成的流水线：

flowchart LR
    A["input.dex"] --> P1["Pass 1"]
    P1 --> P2["Pass 2"]
    P2 --> P3["..."]
    P3 --> PN["Pass N"]
    PN --> B["output.dex"]
    style A fill:#e8f5e9
    style B fill:#e3f2fd

每个 Pass 继承 Pass 基类，Pipeline 由 JSON 配置驱动：

class MyPass : public Pass {
 public:
  MyPass() : Pass("MyPass") {}
  void run_pass(DexStoresVector& stores,
                ConfigFiles& conf,
                PassManager& mgr) override {
    auto scope = build_class_scope(stores);
    // 在这里操作所有类、方法、指令
  }
};
static MyPass s_pass;  // 文件末尾声明静态实例，自动注册

{
  "redex": {
    "passes": ["Pass1", "Pass2", "Pass3"]
  }
}

PassManager 按顺序执行每个 Pass，Pass 之间共享同一份 IR 数据结构。一个 Pass 的输出就是下一个 Pass 的输入。

1.3 数据模型

ReDex 将整个 APK 的 DEX 文件加载为统一的内存数据结构：

graph TD
    A["DexStoresVector"] --> B["DexStore（DEX 文件）"]
    B --> C["DexClasses"]
    C --> D["DexClass"]
    D --> E["DexField[]"]
    D --> F["dmethods[]
static / private / 构造器"]
    D --> G["vmethods[]
虚方法"]
    F --> H["DexMethod"]
    G --> H
    H --> I["IRCode
方法体（IR 指令序列）"]
    style I fill:#fff3e0

build_class_scope(stores) 将所有 DexStore 展平为一个 Scope（即 vector<DexClass*>），这是大多数 Pass 的起点。

1.4 方法遍历

有了 Scope，就可以遍历所有方法的 IR。ReDex 提供了并行遍历工具：

walk::parallel::code(scope, [&](DexMethod* method, IRCode& code) {
    // 每个线程处理不同的方法，互不干扰
    // 对共享数据需要 atomic 或 mutex
});

walk::parallel::code 自动跳过没有代码体的抽象方法和 native 方法，多线程并行处理，充分利用多核。

到这里，我们知道了 ReDex 的整体架构：DEX 加载为内存数据结构 → Pass 遍历方法 → 操作 IRCode。下一步的问题是：IRCode 里面到底是什么？

第二部分：ReDex IR — 比 Dalvik 更好操作的中间表示

2.1 从 Dalvik 到 IR：为什么需要一层抽象

Pass 直接操作 Dalvik 字节码会遇到很多”编码层面”的麻烦：

同一个语义有多种编码：const/4、const/16、const/high16、const 都是加载整数常量
add-int/2addr v0, v1 隐含 v0 = v0 + v1，dest 和 src 耦合
invoke-virtual/range {v3..v7} 要求参数寄存器连续
字符串加载 const-string v0, "hello" 把 dest 编码在指令内部

ReDex 在 Dalvik 之上建立了一层 IR，将这些全部规范化：

Dalvik	ReDex IR	变化
`const/4`, `const/16`, `const/high16`, `const`	统一 `OPCODE_CONST`	消除编码差异
`const-string v0, "hello"`	`CONST_STRING "hello"` + `MOVE_RESULT_PSEUDO_OBJECT v0`	dest 分离
`add-int/2addr v0, v1`	`ADD_INT v0, v0, v1`	dest/src 分离
`invoke-virtual/range {v3..v7}`	`INVOKE_VIRTUAL v3, v4, v5, v6, v7`	无需连续

核心原则：一个语义，一个 opcode；dest 和 src 完全分离。Pass 编写者不需要关心底层编码细节。

那么，规范化之后的单条指令长什么样？

2.2 IRInstruction：一条指令的结构

每条 IR 指令由 IRInstruction 表示，核心字段：

IROpcode   m_opcode      操作码（OPCODE_CONST、OPCODE_INVOKE_STATIC 等）
reg_t      m_dest        目标寄存器（若有）
vector     m_srcs        源寄存器列表
union {
  int64_t     m_literal   整数立即数（CONST / CONST_WIDE）
  DexString*  m_string    字符串引用（CONST_STRING）
  DexType*    m_type      类型引用（NEW_INSTANCE / NEW_ARRAY）
  DexField*   m_field     字段引用（IGET / IPUT）
  DexMethod*  m_method    方法引用（INVOKE 系列）
  DexOpcodeData* m_data   内联数据（FILL_ARRAY_DATA）
}

注意 union——同一时刻只有一个有效。OPCODE_CONST 用 m_literal，OPCODE_CONST_STRING 用 m_string，OPCODE_INVOKE_STATIC 用 m_method。通过 opcode 判断该读哪个字段。

但有一类指令比较特殊——它们的 dest 不在自身上。

2.3 MOVE_RESULT_PSEUDO：may-throw 指令的 dest 分离

在 Dalvik 中，const-string v0, "hello" 把目标寄存器编码在指令内部。但 const-string 涉及堆操作，可能抛出 OutOfMemoryError——它是一条 may-throw 指令。

ReDex 的处理方式：所有 may-throw 且有 dest 的指令，dest 都拆到紧随其后的伪指令中：

1 2	OPCODE_CONST_STRING "hello" ← 无 dest IOPCODE_MOVE_RESULT_PSEUDO_OBJECT v0 ← dest 在这里

同理，NEW_ARRAY 也是 may-throw（可能 OOM）：

1 2	OPCODE_NEW_ARRAY v0, [B ← src=长度寄存器, type=[B IOPCODE_MOVE_RESULT_PSEUDO_OBJECT v0 ← dest 在这里

这个模式在编写 Pass 时必须牢记：

读取 CONST_STRING 的 dest → 看下一条 MOVE_RESULT_PSEUDO 的 dest
插入 CONST_STRING → 必须紧跟一条 MOVE_RESULT_PSEUDO_OBJECT
漏掉这条伪指令 → 寄存器未定义，运行时崩溃

现在我们知道了单条指令的结构。接下来的问题是：一个方法中的所有指令是如何组织的？

2.4 指令的两种组织形式：线性 IR 与 CFG

ReDex 的 IRCode 提供两种表示形式，可以随时互相转换：

flowchart LR
    A["线性 IR
(IRList 双向链表)"] -- "code.build_cfg()" --> B["CFG
(基本块 + 边)"]
    B -- "code.clear_cfg()" --> A
    style A fill:#e8f5e9
    style B fill:#e3f2fd

线性模式：指令存储在双向链表 IRList 中，每个节点是 MethodItemEntry（MIE）。MIE 有多种类型：

MIE 类型	含义	示例
`MFLOW_OPCODE`	IR 指令	`CONST v0, 42`
`MFLOW_TARGET`	跳转标签（跳转目标位置）	`:label_0`
`MFLOW_TRY`	try/catch 边界标记	`try_start` / `try_end`
`MFLOW_CATCH`	catch 块入口标记	`catch Ljava/lang/Exception;`
`MFLOW_POSITION`	源码行号信息	`line 42`

CFG 模式：调用 code.build_cfg() 后，IRList 在跳转指令、跳转标签、try/catch 边界处被切割为基本块（cfg::Block），块之间通过边（cfg::Edge）连接。

用一个具体的 if-else 例子展示两种形式的对应关系：

1
2
3

// 源码
int x = (flag != 0) ? 42 : 99;
return x;

线性 IR（IRList 双向链表）——所有 MIE 节点按顺序排列：

MIE[MFLOW_OPCODE]   LOAD_PARAM        v1          // flag
MIE[MFLOW_OPCODE]   IF_EQZ            v1          // if (flag == 0) goto :else
MIE[MFLOW_TARGET]   :label_0 ←────────────────────── IF_EQZ 的跳转目标
MIE[MFLOW_OPCODE]   CONST             v0, 42      // then 分支
MIE[MFLOW_OPCODE]   GOTO                          // goto :end
MIE[MFLOW_TARGET]   :label_1 ←────────────────────── GOTO 的跳转目标
MIE[MFLOW_TARGET]   :label_0_target ──→ 这就是 :label_0 指向的位置
MIE[MFLOW_OPCODE]   CONST             v0, 99      // else 分支
MIE[MFLOW_TARGET]   :label_1_target ──→ 这就是 :label_1 指向的位置
MIE[MFLOW_OPCODE]   RETURN            v0

MFLOW_TARGET 是”标签”——它本身不执行任何操作，只是标记一个位置，供跳转指令引用。MFLOW_OPCODE 才是真正的指令。

build_cfg()** 后的 CFG**——在跳转指令和跳转标签处切割，标签消失，变成边：

B0: preds=[] succs=[B1(goto), B2(branch)]
    LOAD_PARAM   v1
    IF_EQZ       v1          ← 切割点：跳转指令

B1: preds=[B0(goto)] succs=[B3(goto)]
    CONST        v0, 42      ← then 分支
                                （GOTO 指令被边吸收，不再显式存在）

B2: preds=[B0(branch)] succs=[B3(goto)]
    CONST        v0, 99      ← else 分支

B3: preds=[B1(goto), B2(goto)] succs=[]
    RETURN       v0          ← 汇合点

对应关系一目了然：

flowchart TD
    B0["B0
LOAD_PARAM v1
IF_EQZ v1"] -- "goto
(if-false)" --> B1["B1
CONST v0, 42"]
    B0 -- "branch
(if-true)" --> B2["B2
CONST v0, 99"]
    B1 -- "goto" --> B3["B3
RETURN v0"]
    B2 -- "goto" --> B3
    style B0 fill:#e8f5e9
    style B3 fill:#e3f2fd

转换的核心规则：

线性 → CFG：MFLOW_TARGET 标签变成边，GOTO 指令被吸收为 EDGE_GOTO，IF_* 产生两条边（EDGE_GOTO = false 分支，EDGE_BRANCH = true 分支）
CFG → 线性：边变回 MFLOW_TARGET 标签和显式的 GOTO 指令，基本块按拓扑序拼接

两种模式的转换 API：

// 线性 → CFG
code.build_cfg();
auto& cfg = code.cfg();
for (auto* block : cfg.blocks()) {
    for (auto& mie : *block) {
        if (mie.type != MFLOW_OPCODE) continue;
        IRInstruction* insn = mie.insn;
        // 操作指令...
    }
}

// CFG → 线性
code.clear_cfg();

边类型决定了块之间的控制流关系：

EdgeType	含义
`EDGE_GOTO`	无条件跳转、if-false 分支
`EDGE_BRANCH`	if-true 分支、switch case
`EDGE_THROW`	异常边，指向 catch 块
`EDGE_GHOST`	虚拟边，连接所有出口到统一 exit block

几乎所有分析和变换都在 CFG 模式下进行——基本块结构是数据流分析的基础。那么，如何在 CFG 模式下安全地修改指令？

2.5 CFGMutation：安全的批量修改

直接在遍历 CFG 时插入/删除指令会导致迭代器失效。ReDex 提供了 CFGMutation——先收集所有修改意图，最后一次性应用：

cfg::CFGMutation mutation(cfg);

for (auto it = cfg::InstructionIterable(cfg).begin();
     it != cfg::InstructionIterable(cfg).end(); ++it) {
    if (/* 匹配条件 */) {
        mutation.insert_after(it, {new_insn1, new_insn2});  // 插入
        mutation.replace(it, {replacement1, replacement2});  // 替换
        mutation.remove(it);                                 // 删除
    }
}

mutation.flush();  // 一次性应用所有修改

replace() 有一个重要的隐含行为：当锚点指令具有关联的 move-result（如 INVOKE_STATIC 后面的 MOVE_RESULT_OBJECT），replace 会自动移除关联的 move-result。

2.6 关键 opcode 速查

Opcode	含义	示例
`OPCODE_CONST`	加载 32 位整数常量	`CONST v0, 42`
`OPCODE_CONST_WIDE`	加载 64 位整数常量	`CONST_WIDE v0, 100L`
`OPCODE_CONST_STRING`	加载字符串引用（may-throw）	`CONST_STRING "hello"`
`OPCODE_NEW_ARRAY`	创建数组（may-throw）	`NEW_ARRAY v0, [B`
`OPCODE_FILL_ARRAY_DATA`	批量填充数组	`FILL_ARRAY_DATA v0, <payload>`
`OPCODE_APUT_BYTE`	写入 byte 数组元素	`APUT_BYTE v_val, v_arr, v_idx`
`OPCODE_INVOKE_STATIC`	静态方法调用	`INVOKE_STATIC v0, v1, Lfoo;.bar:()V`
`OPCODE_MOVE_RESULT_OBJECT`	获取方法返回值	`MOVE_RESULT_OBJECT v0`
`IOPCODE_MOVE_RESULT_PSEUDO_OBJECT`	获取 may-throw 指令的 dest	`MOVE_RESULT_PSEUDO_OBJECT v0`
`OPCODE_XOR_INT_LIT`	整数异或（立即数）	`XOR_INT_LIT v0, v0, 0x5A`

到这里，我们掌握了 ReDex IR 的完整图景：指令结构（2.2）→ 特殊模式（2.3）→ 组织形式（2.4）→ 修改方式（2.5）。但仅仅能读写 IR 还不够——要做有意义的变换，需要”理解”IR 的语义。这就是分析基础设施的作用。

第三部分：分析基础设施 — 从”能读写”到”能理解”

第二部分让我们能读写 IR，但面对一条 INVOKE_STATIC v0, v1, ...，我们只知道”v0 和 v1 被传入了某个方法”，却不知道 v0 和 v1 的值是什么、从哪来。分析基础设施解决的就是这类问题。

ReDex 内置了三类核心分析能力，层层递进：

flowchart TD
    A["Reaching Definitions
方法内 · 前向数据流
回答：寄存器的值由谁定义？"] --> B["Def-Use Chain
方法内 · 双向查询
回答：定义被谁使用？使用来自谁？"]
    A --> C["Call Graph
全程序 · 调用关系图
回答：谁调用了这个方法？"]
    style A fill:#e8f5e9
    style B fill:#e3f2fd
    style C fill:#fff3e0

3.1 不动点迭代：所有数据流分析的共同基础

所有方法内数据流分析都基于同一个框架（底层使用 Facebook 的 SPARTA 抽象解释库），遵循相同的三步模式：

// 1. 构造分析器（传入 CFG）
MyFixpointIterator fp(cfg);

// 2. 运行不动点迭代（传入初始状态）
fp.run(MyDomain::initial_value());

// 3. 查询结果
auto state = fp.get_entry_state_at(block);  // 块入口状态

“不动点”的含义：分析器反复遍历 CFG 的所有块，在每个块的入口处合并来自所有前驱的状态，直到所有块的状态不再变化。这保证了结果考虑了所有可能的执行路径（包括循环）。

3.2 Reaching Definitions：追踪寄存器值的来源

核心问题：对于某条指令的某个源寄存器，它的值是由哪条指令产生的？

#include "ReachingDefinitions.h"

// 构造并运行 Move-Aware 版本（穿透 move 指令）
reaching_defs::MoveAwareFixpointIterator fp(cfg);
fp.run(reaching_defs::Environment());

// 逐指令查询
for (auto* block : cfg.blocks()) {
    auto env = fp.get_entry_state_at(block);
    for (auto& mie : InstructionIterable(block)) {
        auto* insn = mie.insn;
        // env 此时是 insn 执行前的状态
        auto defs = env.get(insn->src(0));
        // defs 是一个集合：所有可能定义该寄存器的指令
        for (IRInstruction* def : defs.elements()) {
            // def 就是定义该寄存器的那条指令
        }
        fp.analyze_instruction(insn, &env);  // 推进到下一条
    }
}

两个关键概念：

Move-Aware：基础版中，MOVE v3, v5 会让 v3 的定义变成这条 move 指令本身。Move-Aware 版穿透 move 链，追踪到 v5 的原始定义。

1
2
3

CONST v5, 42
MOVE  v3, v5
ADD_INT v0, v3, v1

Domain 语义：env.get(reg) 返回的是一个集合。如果集合中有多个元素，说明该寄存器在不同的执行路径上有不同的定义（例如来自 if-else 的两个分支）。只有集合大小为 1 时，值才是静态确定的。

3.3 Call Graph：全程序调用关系

Reaching Definitions 工作在单个方法内部。但如果我们想知道”谁调用了某个方法”，就需要跨方法的全程序分析。

构建过程分两步：

flowchart LR
    A["Scope
(所有类)"] --> B["Method Override Graph
解析虚方法重写关系"]
    B --> C["Call Graph
建立调用者↔被调用者关系"]
    C --> D["cg.get_callers(target)
精确获取调用者集合"]
    style D fill:#e3f2fd

#include "MethodOverrideGraph.h"
#include "CallGraph.h"

// 步骤 1：构建方法重写图（解析虚方法多态）
auto override_graph = method_override_graph::build_graph(scope);

// 步骤 2：构建调用图
auto cg = call_graph::single_callee_graph(*override_graph, scope);

// 查询：谁调用了 target？
const auto& callers = cg.get_callers(target);
for (const DexMethod* caller : UnorderedIterable(callers)) {
    // ...
}

为什么需要 Method Override Graph？Java 的虚方法调用（invoke-virtual）在编译期无法确定实际调用的是哪个实现。Override Graph 记录了所有类的方法重写关系，Call Graph 据此解析虚调用。

single_callee_graph 是保守的——只有当虚调用能唯一确定被调用者时才建立边。这保证了 get_callers() 返回的结果是精确的。

3.4 Def-Use Chain：定义与使用的双向查询

Reaching Definitions 回答”谁定义了这个寄存器”（use → def 方向）。Def-Use Chain 补充了反向查询：”这个定义被谁使用了”（def → use 方向）。

#include "LiveRange.h"

live_range::MoveAwareChains chains(cfg);
auto def_use = chains.get_def_use_chains();

// 查询：某条指令的结果被哪些指令使用了？
for (const auto& [def_insn, uses] : UnorderedIterable(def_use)) {
    for (const auto& use : UnorderedIterable(uses)) {
        // use.insn     = 使用该值的指令
        // use.src_index = 是第几个源操作数
    }
}

Def-Use Chain 的典型用途：判断某个值是否”逃逸”——如果一个定义的所有 use 都是特定类型的指令，就可以对这组指令做整体优化或删除。具体应用将在第四部分的实战中展示。

至此，三类分析能力形成了完整的工具箱：Reaching Definitions 追踪值的来源，Call Graph 定位调用关系，Def-Use Chain 追踪值的去向。接下来，我们用这些工具解决一个真实问题。

第四部分：实战 — 用 ReDex 反混淆字符串加密

4.1 目标

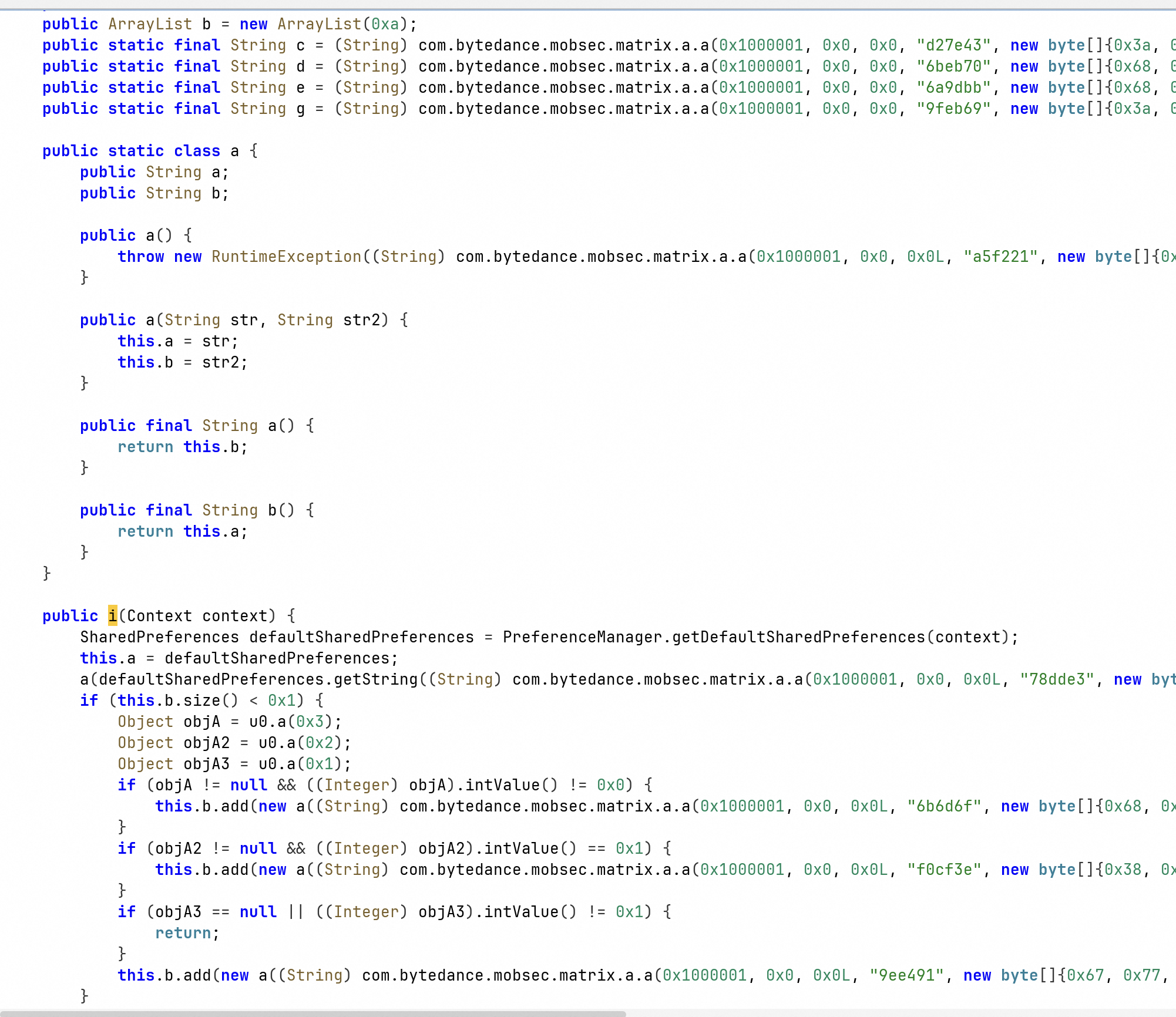

某 APP 使用了字符串加密保护。所有敏感字符串在 DEX 中不以明文存在，而是通过一个统一的解密函数在运行时还原：

1 2	// 混淆后的代码（jadx 反编译） String s = (String) a.a(16777217, 0, 0L, "350312", new byte[]{33,56,78,...});

方法签名：Lcom/bytedance/mobsec/matrix/a;.a:(IIJLjava/lang/String;Ljava/lang/Object;)Ljava/lang/Object;

参数含义：

i = 16777217（0x1000001）：功能标识，表示字符串解密
i2 = 0：子功能码
j = 0L：保留参数
key = "350312"：6 字符 hex 密钥
obj = byte[]{...}：XOR 加密后的密文

解密算法是简单的 XOR：用 key 和固定种子派生 10 字节密钥，逐字节异或密文。

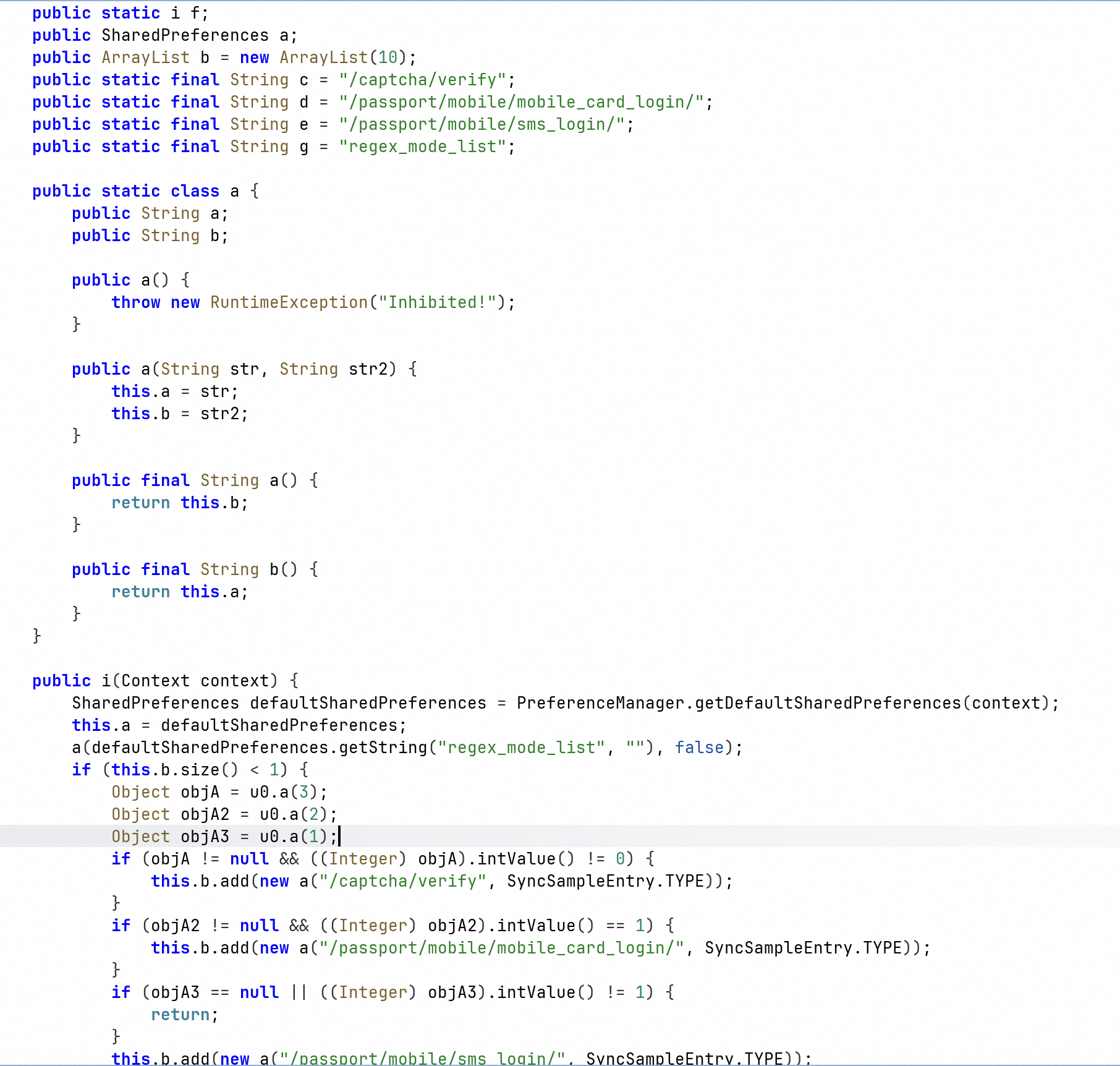

目标：编写一个 ReDex Pass，自动找到所有调用点，提取参数，解密字符串，并将解密结果直接写回 IR。

4.2 分析流水线

整个 Pass 的工作流程串联了第一到第三部分的所有知识：

为什么用 Call Graph 而非线性扫描？抖音有数十万个方法，但实际调用解密函数的只有 181 个。cg.get_callers(target) 直接返回精确的调用者集合，跳过所有无关方法。

流水线的前半段（步骤 A→E）用到了第一部分的 Pass 架构和第三部分的 Call Graph。接下来的步骤 F→G 是核心——如何从 IR 中提取参数的具体值。

4.3 参数提取：Def-Use Chain 的实际应用

目标方法有 5 个参数，invoke 指令的源寄存器布局：

INVOKE_STATIC v0, v1, v2, v4, v5, Lcom/bytedance/mobsec/matrix/a;.a:(...)
              ↑    ↑    ↑    ↑    ↑
            src[0] [1]  [2]  [3]  [4]
              i    i2    j   key   obj

对每个 caller 构建 Def-Use Chain，从 invoke 指令的每个源寄存器出发，反向查找定义指令（use → def），再从定义指令中提取常量值。

提取 int/string 常量很直接——通过 use-def 方向找到唯一的 CONST 或 CONST_STRING 定义：

// 构建 def-use 链
live_range::MoveAwareChains chains(cfg);
auto use_def = chains.get_use_def_chains();  // use → def 方向
auto def_use = chains.get_def_use_chains();  // def → use 方向

对于 int 参数，从 invoke 的 use 出发找 def：如果唯一定义是 OPCODE_CONST，直接取 get_literal()。对于 string 参数，如果唯一定义是 OPCODE_CONST_STRING，取 get_string()->str()。

但第 5 个参数 obj（byte[] 密文）的提取要复杂得多。byte[] 在 IR 中不是一条指令，而是一组指令的协作：

提取思路——基于 Def-Use Chain，不需要遍历整个 CFG：

从 invoke 的 src[4] 通过 use→def 找到 NEW_ARRAY 定义指令
从 NEW_ARRAY 通过 def→use 找到它的所有使用者
在使用者中筛选 FILL_ARRAY_DATA 或 APUT_BYTE，直接提取数据

// 1. use→def：从 invoke 的 obj 参数找到 NEW_ARRAY
//    （MoveAwareChains 自动穿透 MOVE 指令）
IRInstruction* new_arr_insn = /* use_def 查到的 NEW_ARRAY */;

// 2. def→use：从 NEW_ARRAY 出发，查找所有使用点
auto it = def_use.find(new_arr_insn);
const auto& uses = it->second;

// 3. 从 uses 中提取数组内容
for (const auto& use : uses) {
    if (use.insn->opcode() == OPCODE_FILL_ARRAY_DATA
        && use.src_index == 0) {
        // src[0] 是数组引用 → 直接提取 payload
        *out = get_fill_array_data_payload<uint8_t>(
            use.insn->get_data());
        return true;
    }
    if (use.insn->opcode() == OPCODE_APUT_BYTE
        && use.src_index == 1) {
        // src[1] 是数组引用 → 提取 index 和 value
        // ...
    }
}

与遍历整个 CFG 的方式相比，Def-Use Chain 的优势是精确定向——直接从 NEW_ARRAY 的定义跳到它的所有使用点，不需要扫描无关指令。而且 use.src_index 天然告诉我们”这个 use 是把数组作为第几个参数”，不需要额外的指针同一性检查。

参数提取完成后，5 个参数齐备，就可以执行解密了。下一步是把解密结果写回 IR。

4.4 IR 替换：从 invoke 到 CONST_STRING

替换前的 IR 模式：

CONST           v0, 16777217           // param i
CONST           v1, 0                  // param i2
CONST_WIDE      v2, 0                  // param j
CONST_STRING    v4, "key"              // param key
CONST           v5, len                // array size
NEW_ARRAY       v5, [B                 // byte array
MOVE_RESULT_PSEUDO_OBJECT v5
FILL_ARRAY_DATA v5                     // encrypted bytes
INVOKE_STATIC   v0..v5, target         // 解密调用
MOVE_RESULT_OBJECT v6                  // 返回 Object
CHECK_CAST      v6, String             // 转为 String

替换后：

CONST           v0, 16777217           ← 死代码（后续清理）
...                                    ← 死代码
CONST_STRING    "decrypted_string"     ← 新指令
MOVE_RESULT_PSEUDO_OBJECT v6           ← 新指令，复用原 dest
CHECK_CAST      v6, String             ← String→String，无害保留

核心思路：用 CONST_STRING + MOVE_RESULT_PSEUDO_OBJECT 替换 INVOKE_STATIC，上方的参数准备指令变为死代码，交给后续 DCE 清理。

使用第二部分介绍的 CFGMutation 实现替换：

cfg::CFGMutation mutation(cfg);
//遍历所有记录的位置
for (const auto& r : sites) {
    if (!r.params_resolved || r.decrypted.empty()) continue;

    auto invoke_it = cfg.find_insn(r.invoke_insn);
    auto move_it = cfg.move_result_of(invoke_it);
    //存在返回值不被使用的情况，影响反编译效果
    if (move_it.is_end()) {
        // 返回值被丢弃 → 解密函数无副作用，直接删除
        mutation.remove(invoke_it);
    } else {
        // 返回值被使用 → 替换为 CONST_STRING
        auto dest = move_it->insn->dest();
        auto* str_insn = new IRInstruction(OPCODE_CONST_STRING);
        str_insn->set_string(DexString::make_string(r.decrypted));
        auto* move_pseudo =
            new IRInstruction(IOPCODE_MOVE_RESULT_PSEUDO_OBJECT);
        move_pseudo->set_dest(dest);
        mutation.replace(invoke_it, {str_insn, move_pseudo});
    }
}

mutation.flush();  // 一次性应用所有修改

两个要点：

CONST_STRING 必须配对 MOVE_RESULT_PSEUDO_OBJECT。回顾 2.3 节——CONST_STRING 是 may-throw 指令，dest 在伪指令中。漏掉这条伪指令，寄存器未定义，运行时崩溃。
mutation.replace()** 自动移除关联的 MOVE_RESULT**。当锚点指令有 has_move_result_any() 时（如 INVOKE_STATIC 后面的 MOVE_RESULT_OBJECT），replace 会自动跳过并移除它。所以我们只需 replace invoke，MOVE_RESULT_OBJECT 自动消失。

替换完成后，原来为 invoke 准备参数的指令全部变成了死代码。但它们不会自动消失——需要显式清理。

4.5 针对性死代码消除

替换后的死代码分两类：

类型	示例	特点
无副作用指令	`CONST`、`CONST_WIDE`、`CONST_STRING`、`MOVE`	`LocalDce` 可自动清理
有副作用指令	`NEW_ARRAY`、`APUT_BYTE`、`FILL_ARRAY_DATA`	堆写入，`LocalDce` 不处理

LocalDce（Local Dead Code Elimination）是 ReDex 内置的死代码消除服务。它能清理所有”结果未被使用且无副作用”的指令。但 APUT_BYTE 是堆写入——从类型系统看它有副作用，LocalDce 不敢删。

解决方案：两阶段清理。

Phase 1：死数组消除。这里用到了第三部分介绍的 Def-Use Chain——从 NEW_ARRAY 的定义出发，查找它的所有 use。如果所有 use 都是数组内部操作（APUT_BYTE、FILL_ARRAY_DATA、MOVE），说明数组没有逃逸到外部，整组指令可以安全移除：

live_range::MoveAwareChains chains(cfg);
auto def_use = chains.get_def_use_chains();

for (const auto& [def_insn, uses] : def_use) {
    if (def_insn->opcode() != OPCODE_NEW_ARRAY) continue;

    bool can_remove = true;
    for (const auto& use : uses) {
        if (!is_array_internal_use(use.insn->opcode())) {
            can_remove = false;  // 数组逃逸了
            break;
        }
    }
    if (can_remove) {
        // 标记 NEW_ARRAY + 所有 aput/fill 为待删除
    }
}

Phase 2：LocalDce 服务调用。ReDex 的 LocalDce 是独立服务类，可脱离 Pass 单独使用：

1 2	UnorderedSet<DexMethodRef*> pure_methods; LocalDce(nullptr, pure_methods).dce(cfg, false);

两个阶段仅对修改过的 caller 运行，不触碰无关方法——这避免了全量 DCE 在某些复杂方法上触发的寄存器越界问题。

4.6 运行结果

下面的代码基本都是AI生成的，哎现在AI的编码能力真的非常强，而且对于逆向分析也有很大冲击

pass代码

/*
 * CallGraphXrefPass — Call Graph + Reaching Definitions 交叉引用分析
 *
 * 1. 构建 Method Override Graph → Call Graph
 * 2. 在 Call Graph 中定位目标解密函数
 * 3. 遍历所有调用者，用 MoveAware Reaching Definitions 追踪参数
 * 4. 输出调用者 IR + 参数分析到日志文件
 */

#include "CallGraphXrefPass.h"

#include <algorithm>
#include <fstream>
#include <mutex>
#include <sstream>
#include <string>
#include <vector>

#include "CFGMutation.h"
#include "CallGraph.h"
#include "DeterministicContainers.h"
#include "ConfigFiles.h"
#include "ControlFlow.h"
#include "DexClass.h"
#include "DexInstruction.h"
#include "DexUtil.h"
#include "IRCode.h"
#include "LocalDce.h"
#include "IRInstruction.h"
#include "IROpcode.h"
#include "MethodOverrideGraph.h"
#include "PassManager.h"
#include "LiveRange.h"
#include "ReachingDefinitions.h"
#include "Show.h"
#include "Trace.h"
#include "Walkers.h"

namespace {

constexpr const char* TARGET_CLASS = "Lcom/bytedance/mobsec/matrix/a;";
constexpr const char* TARGET_METHOD = "a";
constexpr const char* TARGET_PROTO =
    "(IIJLjava/lang/String;Ljava/lang/Object;)Ljava/lang/Object;";
constexpr int64_t TARGET_I_VAL = 16777217; // 0x1000001

// ── 解密算法 ─────────────────────────────────────────────────────────────────

std::string douyin_str_dec(const std::string& key_str,
                           const std::vector<uint8_t>& enc) {
  static const uint8_t INIT_KEY[] =
      {0x71, 0x62, 0x13, 0x14, 0x5f, 0x77, 0x63, 0x41, 0x31, 0x30};
  constexpr size_t KEY_LEN = 10;
  if (key_str.empty() || enc.empty()) return "";
  uint8_t key[KEY_LEN];
  for (size_t i = 0; i < KEY_LEN; i++) {
    key[i] = static_cast<uint8_t>(key_str[i % key_str.size()]) ^ INIT_KEY[i];
  }
  std::string ret;
  ret.reserve(enc.size());
  for (size_t i = 0; i < enc.size(); i++) {
    ret += static_cast<char>(enc[i] ^ key[i % KEY_LEN]);
  }
  return ret;
}

// ── 格式化工具 ───────────────────────────────────────────────────────────────

std::string fmt_bytes(const std::vector<uint8_t>& v) {
  std::ostringstream oss;
  oss << "[";
  for (size_t i = 0; i < v.size(); i++) {
    if (i) oss << ",";
    oss << static_cast<int>(v[i]);
  }
  oss << "]";
  return oss.str();
}

// ── Trace 辅助：格式化 Reaching Defs Domain ─────────────────────────────────

static std::string fmt_defs(const reaching_defs::Domain& defs) {
  if (defs.is_top()) return "{TOP}";
  if (defs.is_bottom()) return "{BOTTOM}";
  const auto& elems = defs.elements();
  if (elems.empty()) return "{empty}";
  std::ostringstream oss;
  oss << "{";
  bool first = true;
  for (IRInstruction* def : elems) {
    if (!first) oss << ", ";
    oss << show(def);
    first = false;
  }
  oss << "}";
  return oss.str();
}

// 打印 env 中所有非空寄存器的定义状态
static void dump_env_summary(const reaching_defs::Environment& env,
                             std::ostream& out,
                             const char* prefix = "    ") {
  // Environment 是 PatriciaTreeMapAbstractEnvironment
  // 遍历所有绑定
  if (env.is_top()) {
    out << prefix << "(env = TOP)\n";
    return;
  }
  if (env.is_bottom()) {
    out << prefix << "(env = BOTTOM)\n";
    return;
  }
  auto bindings = env.bindings();
  if (bindings.begin() == bindings.end()) {
    out << prefix << "(env = empty)\n";
    return;
  }
  for (auto& [reg, defs] : bindings) {
    if (defs.is_top() || defs.is_bottom()) continue;
    if (defs.elements().empty()) continue;
    out << prefix << "v" << reg << " ← " << fmt_defs(defs) << "\n";
  }
}

// ── CFG dump ─────────────────────────────────────────────────────────────────

static void dump_cfg(const cfg::ControlFlowGraph& cfg, std::ostream& out) {
  static const char* kEdge[] = {"goto", "branch", "throw", "ghost"};
  for (cfg::Block* b : cfg.blocks()) {
    out << "  B" << b->id() << ":  ; preds=[";
    bool first = true;
    for (cfg::Edge* e : b->preds()) {
      if (!first) out << " ";
      out << "B" << e->src()->id()
          << "[" << kEdge[static_cast<int>(e->type())] << "]";
      first = false;
    }
    out << "] succs=[";
    first = true;
    for (cfg::Edge* e : b->succs()) {
      if (!first) out << " ";
      out << "B" << e->target()->id()
          << "[" << kEdge[static_cast<int>(e->type())] << "]";
      first = false;
    }
    out << "]\n";
    for (const MethodItemEntry& mie : *b) {
      if (mie.type != MFLOW_OPCODE) continue;
      std::string s = show(mie.insn);
      auto sp = s.find(' ');
      if (sp == std::string::npos) {
        out << "    " << s << "\n";
      } else {
        std::string op = s.substr(0, sp);
        std::string rest = s.substr(sp + 1);
        out << "    " << op;
        int pad = std::max(1, 30 - static_cast<int>(op.size()));
        for (int i = 0; i < pad; ++i) out << ' ';
        out << rest << "\n";
      }
    }
    out << "\n";
  }
}

// ── 单个调用点的分析结果 ─────────────────────────────────────────────────────

struct InvokeSiteResult {
  DexMethod* caller_method{nullptr};
  std::string caller_label;
  std::string caller_ir;
  IRInstruction* invoke_insn{nullptr};

  int64_t param_i{-1};
  int64_t param_i2{-1};
  int64_t param_j{-1};
  std::string param_key;
  std::vector<uint8_t> param_enc;
  bool params_resolved{false};
  std::string decrypted;
  std::string invoke_text; // 预序列化，避免 mutation 后 use-after-free
};

// ── 从定义指令中提取常量值 ───────────────────────────────────────────────────

// 尝试从一组定义指令中提取唯一的 int 常量
static bool extract_int(const reaching_defs::Domain& defs, int64_t* out) {
  if (defs.is_top() || defs.is_bottom()) return false;
  const auto& elems = defs.elements();
  if (elems.empty()) return false;
  bool found = false;
  for (IRInstruction* def : elems) {
    if (def->opcode() == OPCODE_CONST || def->opcode() == OPCODE_CONST_WIDE) {
      int64_t val = def->get_literal();
      if (!found) {
        *out = val;
        found = true;
      } else if (val != *out) {
        return false;  // 多个不同值
      }
    }
  }
  return found;
}

// 尝试从一组定义指令中提取唯一的字符串常量
static bool extract_string(const reaching_defs::Domain& defs,
                           std::string* out) {
  if (defs.is_top() || defs.is_bottom()) return false;
  const auto& elems = defs.elements();
  bool found = false;
  for (IRInstruction* def : elems) {
    if (def->opcode() == OPCODE_CONST_STRING) {
      std::string val(def->get_string()->str());
      if (!found) {
        *out = val;
        found = true;
      } else if (val != *out) {
        return false;  // 多个不同值
      }
    }
  }
  return found;
}

// ── 方式 A：CFG 遍历 + 指针同一性检查 ────────────────────────────────────────
// 遍历整个 CFG 查找 fill-array-data 或 aput-byte，用 Reaching Definitions
// 验证数组寄存器指向同一个 NEW_ARRAY 指令（手动构建局部 def-use 关系）
static bool extract_byte_array_cfg(
    const reaching_defs::Domain& defs,
    const cfg::ControlFlowGraph& cfg,
    reaching_defs::MoveAwareFixpointIterator& fp,
    std::vector<uint8_t>* out,
    std::ostream* trace = nullptr) {
  if (defs.is_top() || defs.is_bottom()) {
    if (trace) {
      *trace << "      [byte[]] defs is "
             << (defs.is_top() ? "TOP" : "BOTTOM") << ", skip\n";
    }
    return false;
  }

  // 找到 new-array 定义
  IRInstruction* new_arr_insn = nullptr;
  if (trace) {
    *trace << "      [byte[]] obj param defs: " << fmt_defs(defs) << "\n";
  }
  for (IRInstruction* def : defs.elements()) {
    if (def->opcode() == OPCODE_NEW_ARRAY) {
      new_arr_insn = def;
      break;
    }
  }
  if (!new_arr_insn) {
    if (trace) {
      *trace << "      [byte[]] no NEW_ARRAY found in defs, skip\n";
    }
    return false;
  }
  if (trace) {
    *trace << "      [byte[]] anchor NEW_ARRAY insn: "
           << show(new_arr_insn) << " (ptr=" << new_arr_insn << ")\n";
  }

  // 检查 size=0 的空数组（new byte[0]）
  {
    auto arr_it = cfg.find_insn(new_arr_insn);
    if (!arr_it.is_end()) {
      auto* blk = arr_it.block();
      auto env0 = fp.get_entry_state_at(blk);
      for (auto& mie : InstructionIterable(blk)) {
        if (mie.insn == new_arr_insn) break;
        fp.analyze_instruction(mie.insn, &env0);
      }
      int64_t arr_size = -1;
      if (extract_int(env0.get(new_arr_insn->src(0)), &arr_size) &&
          arr_size == 0) {
        if (trace) {
          *trace << "      [byte[]] array size=0, empty byte[]\n";
        }
        out->clear();
        return true;
      }
    }
  }

  // 遍历 CFG 查找 fill-array-data 或 aput-byte
  out->clear();
  bool found_fill = false;

  for (auto* block : cfg.blocks()) {
    auto env = fp.get_entry_state_at(block);
    for (auto& mie : InstructionIterable(block)) {
      auto* insn = mie.insn;

      if (insn->opcode() == OPCODE_FILL_ARRAY_DATA) {
        auto src_defs = env.get(insn->src(0));
        if (trace) {
          *trace << "      [byte[]] B" << block->id()
                 << " FILL_ARRAY_DATA src defs: " << fmt_defs(src_defs) << "\n";
        }
        for (auto* d : src_defs.elements()) {
          if (d == new_arr_insn) {
            auto payload =
                get_fill_array_data_payload<uint8_t>(insn->get_data());
            *out = payload;
            found_fill = true;
            if (trace) {
              *trace << "      [byte[]] MATCH! ptr identity confirmed "
                     << "(d=" << d << " == anchor=" << new_arr_insn << ")\n"
                     << "      [byte[]] payload size=" << payload.size()
                     << " bytes: " << fmt_bytes(payload) << "\n";
            }
            break;
          }
        }
      }

      if (insn->opcode() == OPCODE_APUT_BYTE) {
        auto arr_defs = env.get(insn->src(1));
        bool is_our_array = false;
        for (auto* d : arr_defs.elements()) {
          if (d == new_arr_insn) { is_our_array = true; break; }
        }
        if (is_our_array) {
          int64_t idx = -1, val = 0;
          if (extract_int(env.get(insn->src(2)), &idx) &&
              extract_int(env.get(insn->src(0)), &val) &&
              idx >= 0 && idx < 4096) {
            if (trace) {
              *trace << "      [byte[]] APUT_BYTE arr[" << idx
                     << "] = " << val << "\n";
            }
            if (static_cast<size_t>(idx) >= out->size()) {
              out->resize(static_cast<size_t>(idx) + 1, 0);
            }
            (*out)[static_cast<size_t>(idx)] = static_cast<uint8_t>(val);
          }
        }
      }

      fp.analyze_instruction(insn, &env);
    }
  }
  if (trace) {
    *trace << "      [byte[]] result: found_fill=" << found_fill
           << " size=" << out->size() << "\n";
  }
  return found_fill || !out->empty();
}

// ── 方式 B：Def-Use Chain 直接查询 ──────────────────────────────────────────
// 通过 live_range::MoveAwareChains 构建 def-use 链，直接从 NEW_ARRAY 的
// 定义出发查找所有使用点，无需遍历整个 CFG
static bool extract_byte_array_defuse(
    const reaching_defs::Domain& defs,
    const cfg::ControlFlowGraph& cfg,
    reaching_defs::MoveAwareFixpointIterator& fp,
    std::vector<uint8_t>* out,
    std::ostream* trace = nullptr) {
  if (defs.is_top() || defs.is_bottom()) {
    if (trace) {
      *trace << "      [defuse] defs is "
             << (defs.is_top() ? "TOP" : "BOTTOM") << ", skip\n";
    }
    return false;
  }

  // 1. 找到 NEW_ARRAY 定义（锚点）
  IRInstruction* new_arr_insn = nullptr;
  if (trace) {
    *trace << "      [defuse] obj param defs: " << fmt_defs(defs) << "\n";
  }
  for (IRInstruction* def : defs.elements()) {
    if (def->opcode() == OPCODE_NEW_ARRAY) {
      new_arr_insn = def;
      break;
    }
  }
  if (!new_arr_insn) {
    if (trace) {
      *trace << "      [defuse] no NEW_ARRAY found in defs, skip\n";
    }
    return false;
  }
  if (trace) {
    *trace << "      [defuse] anchor NEW_ARRAY: "
           << show(new_arr_insn) << " (ptr=" << new_arr_insn << ")\n";
  }

  // 检查 size=0 的空数组（new byte[0]）
  {
    auto arr_it = cfg.find_insn(new_arr_insn);
    if (!arr_it.is_end()) {
      auto* blk = arr_it.block();
      auto env0 = fp.get_entry_state_at(blk);
      for (auto& mie : InstructionIterable(blk)) {
        if (mie.insn == new_arr_insn) break;
        fp.analyze_instruction(mie.insn, &env0);
      }
      int64_t arr_size = -1;
      if (extract_int(env0.get(new_arr_insn->src(0)), &arr_size) &&
          arr_size == 0) {
        if (trace) {
          *trace << "      [defuse] array size=0, empty byte[]\n";
        }
        out->clear();
        return true;
      }
    }
  }

  // 2. 构建 def-use 链
  live_range::MoveAwareChains chains(cfg);
  auto def_use = chains.get_def_use_chains();

  auto it = def_use.find(new_arr_insn);
  if (it == def_use.end()) {
    if (trace) {
      *trace << "      [defuse] NEW_ARRAY has no uses in def-use chain\n";
    }
    return false;
  }

  const auto& uses = it->second;
  if (trace) {
    *trace << "      [defuse] NEW_ARRAY has " << uses.size() << " uses:\n";
    for (const auto& u : UnorderedIterable(uses)) {
      *trace << "        use: " << show(u.insn)
             << " src_index=" << u.src_index << "\n";
    }
  }

  // 3. 从 uses 中提取数组内容
  out->clear();
  bool found_fill = false;

  for (const auto& use : UnorderedIterable(uses)) {
    auto* insn = use.insn;

    // FILL_ARRAY_DATA: src[0] 是数组引用
    if (insn->opcode() == OPCODE_FILL_ARRAY_DATA && use.src_index == 0) {
      auto payload =
          get_fill_array_data_payload<uint8_t>(insn->get_data());
      *out = payload;
      found_fill = true;
      if (trace) {
        *trace << "      [defuse] FILL_ARRAY_DATA matched!"
               << " payload size=" << payload.size()
               << " bytes: " << fmt_bytes(payload) << "\n";
      }
      break;
    }

    // APUT_BYTE: src[1] 是数组引用
    if (insn->opcode() == OPCODE_APUT_BYTE && use.src_index == 1) {
      // 需要从 fp 获取 index 和 value 的常量值
      // 找到 insn 所在的 block，获取该点的 env
      auto insn_it = cfg.find_insn(insn);
      if (insn_it.is_end()) continue;

      auto* block = insn_it.block();
      auto env = fp.get_entry_state_at(block);
      // 推进 env 到 insn 之前
      for (auto& mie : InstructionIterable(block)) {
        if (mie.insn == insn) break;
        fp.analyze_instruction(mie.insn, &env);
      }

      int64_t idx = -1, val = 0;
      if (extract_int(env.get(insn->src(2)), &idx) &&
          extract_int(env.get(insn->src(0)), &val) &&
          idx >= 0 && idx < 4096) {
        if (trace) {
          *trace << "      [defuse] APUT_BYTE arr[" << idx
                 << "] = " << val << "\n";
        }
        if (static_cast<size_t>(idx) >= out->size()) {
          out->resize(static_cast<size_t>(idx) + 1, 0);
        }
        (*out)[static_cast<size_t>(idx)] = static_cast<uint8_t>(val);
      }
    }
  }

  if (trace) {
    *trace << "      [defuse] result: found_fill=" << found_fill
           << " size=" << out->size() << "\n";
  }
  return found_fill || !out->empty();
}

static std::vector<InvokeSiteResult> analyze_caller(
    DexMethod* caller,
    const DexMethod* target_method,
    bool use_defuse = false,
    std::ostream* trace = nullptr) {

  std::vector<InvokeSiteResult> results;
  IRCode* code = caller->get_code();
  if (!code) return results;

  auto& cfg = code->cfg();

  // 构建调用者标签
  std::string label = std::string(caller->get_class()->get_name()->str()) +
                      "." + caller->get_name()->str() +
                      show(caller->get_proto());

  // dump 调用者 IR
  std::ostringstream ir_oss;
  ir_oss << "define " << label << "\n\n";
  dump_cfg(cfg, ir_oss);
  std::string caller_ir = ir_oss.str();

  // 运行 MoveAware Reaching Definitions
  reaching_defs::MoveAwareFixpointIterator fp(cfg);
  fp.run(reaching_defs::Environment());

  if (trace) {
    *trace << "\n══════════════════════════════════════════════════════════════\n";
    *trace << "TRACE: " << label << "\n";
    *trace << "══════════════════════════════════════════════════════════════\n";
    *trace << "Fixpoint iteration completed. Walking blocks...\n\n";
  }

  // 遍历所有指令，找到目标 invoke
  for (auto* block : cfg.blocks()) {
    auto env = fp.get_entry_state_at(block);

    if (trace) {
      *trace << "── B" << block->id() << " entry state ──\n";
      dump_env_summary(env, *trace);
      *trace << "\n";
    }

    for (auto& mie : InstructionIterable(block)) {
      auto* insn = mie.insn;

      if (trace) {
        *trace << "  >> " << show(insn) << "\n";
      }

      if (opcode::is_an_invoke(insn->opcode())) {
        auto* callee_ref = insn->get_method();
        bool match =
            callee_ref->get_class()->str() == TARGET_CLASS &&
            callee_ref->get_name()->str() == TARGET_METHOD &&
            show(callee_ref->get_proto()) == TARGET_PROTO;

        if (match) {
          if (trace) {
            *trace << "\n  *** TARGET INVOKE MATCHED ***\n";
            *trace << "    env at invoke point:\n";
            dump_env_summary(env, *trace, "      ");
          }

          InvokeSiteResult r;
          r.caller_method = caller;
          r.caller_label = label;
          r.caller_ir = caller_ir;
          r.invoke_insn = insn;
          r.invoke_text = show(insn);

          // 参数布局: src[0]=i, src[1]=i2, src[2]=j, src[3]=key, src[4]=obj
          bool ok = true;

          // param i (int)
          if (trace) {
            *trace << "    [param i] src(0)=v" << insn->src(0)
                   << " defs=" << fmt_defs(env.get(insn->src(0))) << "\n";
          }
          ok &= extract_int(env.get(insn->src(0)), &r.param_i);
          if (trace) {
            *trace << "    [param i] extract_int → "
                   << (ok ? "ok" : "FAIL") << " val=" << r.param_i << "\n";
          }

          // param i2 (int)
          if (trace) {
            *trace << "    [param i2] src(1)=v" << insn->src(1)
                   << " defs=" << fmt_defs(env.get(insn->src(1))) << "\n";
          }
          ok &= extract_int(env.get(insn->src(1)), &r.param_i2);
          if (trace) {
            *trace << "    [param i2] extract_int → val=" << r.param_i2 << "\n";
          }

          // param j (long)
          if (trace) {
            *trace << "    [param j] src(2)=v" << insn->src(2)
                   << " defs=" << fmt_defs(env.get(insn->src(2))) << "\n";
          }
          ok &= extract_int(env.get(insn->src(2)), &r.param_j);
          if (trace) {
            *trace << "    [param j] extract_int → val=" << r.param_j << "\n";
          }

          // param key (String)
          if (trace) {
            *trace << "    [param key] src(3)=v" << insn->src(3)
                   << " defs=" << fmt_defs(env.get(insn->src(3))) << "\n";
          }
          ok &= extract_string(env.get(insn->src(3)), &r.param_key);
          if (trace) {
            *trace << "    [param key] extract_string → \""
                   << r.param_key << "\"\n";
          }

          // param obj (byte[])
          if (trace) {
            *trace << "    [param obj] src(4)=v" << insn->src(4)
                   << " defs=" << fmt_defs(env.get(insn->src(4)))
                   << " mode=" << (use_defuse ? "defuse" : "cfg") << "\n";
          }
          if (use_defuse) {
            ok &= extract_byte_array_defuse(
                env.get(insn->src(4)), cfg, fp, &r.param_enc, trace);
          } else {
            ok &= extract_byte_array_cfg(
                env.get(insn->src(4)), cfg, fp, &r.param_enc, trace);
          }

          r.params_resolved = ok;

          if (ok && r.param_i == TARGET_I_VAL) {
            r.decrypted = douyin_str_dec(r.param_key, r.param_enc);
          }

          if (trace) {
            *trace << "    resolved=" << (ok ? "YES" : "NO");
            if (!r.decrypted.empty()) {
              *trace << "  decrypted=\"" << r.decrypted << "\"";
            }
            *trace << "\n\n";
          }

          results.push_back(std::move(r));
        }
      }

      fp.analyze_instruction(insn, &env);

      if (trace) {
        // 只对 move/const 类指令显示状态变化
        auto op = insn->opcode();
        if (opcode::is_a_move(op) || opcode::is_a_literal_const(op) ||
            op == OPCODE_CONST_STRING || op == OPCODE_NEW_ARRAY ||
            op == IOPCODE_MOVE_RESULT_PSEUDO_OBJECT) {
          if (insn->has_dest()) {
            *trace << "     → v" << insn->dest()
                   << " = " << fmt_defs(env.get(insn->dest())) << "\n";
          }
        }
      }
    }
  }

  return results;
}

// ── 移除不逃逸的死数组构造 ────────────────────────────────────────────────────
// LocalDce 无法消除 aput-byte（堆写入有副作用），需要显式移除。
// 用 def-use chain 找到所有 NEW_ARRAY，若其所有 use 都是数组内部写入
// 或 move（不逃逸），整组指令可安全移除。
//
// 注意：MoveAwareChains 虽然穿透 move 追踪 def，但 MOVE 指令本身仍作为
// use 出现在 chain 里。所以必须把 move 也视为"不逃逸"，否则
// NEW_ARRAY → aput × N → MOVE → (已删除的 invoke) 这种模式会被漏掉。
// MOVE 本身无副作用，留给后续 LocalDce 清理。

static bool is_array_internal_use(IROpcode op) {
  switch (op) {
  // 数组写入
  case OPCODE_APUT:
  case OPCODE_APUT_BOOLEAN:
  case OPCODE_APUT_BYTE:
  case OPCODE_APUT_CHAR:
  case OPCODE_APUT_SHORT:
  case OPCODE_APUT_WIDE:
  case OPCODE_APUT_OBJECT:
  case OPCODE_FILL_ARRAY_DATA:
  // move 只是寄存器别名，不造成逃逸
  case OPCODE_MOVE_OBJECT:
  case OPCODE_MOVE:
  case OPCODE_MOVE_WIDE:
    return true;
  default:
    return false;
  }
}

static size_t remove_dead_arrays(cfg::ControlFlowGraph& cfg) {
  live_range::MoveAwareChains chains(cfg);
  auto def_use = chains.get_def_use_chains();

  // 收集要移除的指令
  std::unordered_set<IRInstruction*> to_remove;

  for (const auto& [def_insn, uses] : UnorderedIterable(def_use)) {
    if (def_insn->opcode() != OPCODE_NEW_ARRAY) continue;

    // 检查所有 use 是否都是数组内部操作（不逃逸）
    bool can_remove = true;
    for (const auto& use : UnorderedIterable(uses)) {
      if (!is_array_internal_use(use.insn->opcode())) {
        can_remove = false;
        break;
      }
    }
    if (!can_remove) continue;

    // 只标记 NEW_ARRAY 和数组写入指令，MOVE 留给 LocalDce
    to_remove.insert(def_insn);
    for (const auto& use : UnorderedIterable(uses)) {
      auto op = use.insn->opcode();
      if (!opcode::is_a_move(op)) {
        to_remove.insert(use.insn);
      }
    }
  }

  if (to_remove.empty()) return 0;

  // 通过 CFGMutation 移除
  cfg::CFGMutation mutation(cfg);
  for (auto* insn : to_remove) {
    auto it = cfg.find_insn(insn);
    if (!it.is_end()) {
      mutation.remove(it);
    }
  }
  mutation.flush();
  return to_remove.size();
}

// ── IR 反混淆：替换解密调用为 CONST_STRING ────────────────────────────────────

static size_t deobfuscate_caller(
    DexMethod* caller,
    const std::vector<InvokeSiteResult>& sites,
    std::ostream* report) {
  auto& cfg = caller->get_code()->cfg();
  cfg::CFGMutation mutation(cfg);
  size_t count = 0;

  std::string label = std::string(caller->get_class()->get_name()->str()) +
                      "." + caller->get_name()->str() +
                      show(caller->get_proto());

  for (const auto& r : sites) {
    if (!r.params_resolved || r.decrypted.empty()) continue;

    auto invoke_it = cfg.find_insn(r.invoke_insn);
    if (invoke_it.is_end()) continue;

    auto move_it = cfg.move_result_of(invoke_it);
    if (move_it.is_end()) {
      // 返回值被丢弃（无 MOVE_RESULT）→ 解密函数无副作用，直接删除
      mutation.remove(invoke_it);
      if (report) {
        *report << "  [" << count << "] " << r.invoke_text
                << "\n       → (removed, return value unused)\n";
      }
    } else {
      auto dest = move_it->insn->dest();
      auto* str_insn = new IRInstruction(OPCODE_CONST_STRING);
      str_insn->set_string(DexString::make_string(r.decrypted));
      auto* move_pseudo =
          new IRInstruction(IOPCODE_MOVE_RESULT_PSEUDO_OBJECT);
      move_pseudo->set_dest(dest);
      mutation.replace(invoke_it, {str_insn, move_pseudo});
      if (report) {
        *report << "  [" << count << "] " << r.invoke_text
                << "\n       → const-string \"" << r.decrypted << "\"\n";
      }
    }
    ++count;
  }

  mutation.flush();

  size_t dead_removed = 0;
  if (count > 0) {
    dead_removed = remove_dead_arrays(cfg);
    UnorderedSet<DexMethodRef*> pure_methods;
    LocalDce(nullptr, pure_methods).dce(cfg, /* normalize_new_instances */ false);
  }

  // 输出报告：替换摘要 + 清理后的 IR
  if (report && count > 0) {
    *report << "  dead_arrays_removed: " << dead_removed << "\n\n";
    dump_cfg(cfg, *report);
    *report << "\n";
  }

  return count;
}

} // namespace

// ── 配置绑定 ─────────────────────────────────────────────────────────────────

void CallGraphXrefPass::bind_config() {
  bind("output_path", m_output_path, m_output_path);
  bind("trace_dataflow", m_trace_dataflow, m_trace_dataflow);
  bind("trace_output", m_trace_output, m_trace_output);
  bind("trace_caller_filter", m_trace_caller_filter, m_trace_caller_filter);
  bind("use_defuse_chain", m_use_defuse_chain, m_use_defuse_chain);
  bind("deobfuscate", m_deobfuscate, m_deobfuscate);
  bind("deobfuscate_output", m_deobfuscate_output, m_deobfuscate_output);
  bind("mapping_output", m_mapping_output, m_mapping_output);
}

// ── run_pass ─────────────────────────────────────────────────────────────────

void CallGraphXrefPass::run_pass(DexStoresVector& stores,
                                  ConfigFiles& /* conf */,
                                  PassManager& mgr) {
  auto scope = build_class_scope(stores);

  TRACE(MAIN, 1, "[CallGraphXrefPass] Building method override graph...");
  auto override_graph = method_override_graph::build_graph(scope);

  TRACE(MAIN, 1, "[CallGraphXrefPass] Building call graph...");
  auto cg = call_graph::single_callee_graph(*override_graph, scope);

  auto stats = call_graph::get_num_nodes_edges(cg);
  TRACE(MAIN, 1, "[CallGraphXrefPass] Call graph: %u nodes, %u edges",
        stats.num_nodes, stats.num_edges);

  // 在 scope 中查找目标方法
  const DexMethod* target = nullptr;
  for (auto* cls : scope) {
    if (cls->get_name()->str() != TARGET_CLASS) continue;
    for (auto* m : cls->get_dmethods()) {
      if (m->get_name()->str() == TARGET_METHOD &&
          show(m->get_proto()) == TARGET_PROTO) {
        target = m;
        break;
      }
    }
    if (!target) {
      for (auto* m : cls->get_vmethods()) {
        if (m->get_name()->str() == TARGET_METHOD &&
            show(m->get_proto()) == TARGET_PROTO) {
          target = m;
          break;
        }
      }
    }
    if (target) break;
  }

  if (!target) {
    TRACE(MAIN, 1, "[CallGraphXrefPass] Target method not found in scope");
    mgr.set_metric("callsites", 0);
    mgr.disable_checker();
    return;
  }

  TRACE(MAIN, 1, "[CallGraphXrefPass] Found target: %s", SHOW(target));

  // 通过 Call Graph 获取所有调用者
  const auto& callers = cg.get_callers(target);
  TRACE(MAIN, 1, "[CallGraphXrefPass] Found %zu callers via call graph",
        callers.size());

  // 打开 trace 文件（如果启用）
  std::unique_ptr<std::ofstream> trace_ofs;
  if (m_trace_dataflow) {
    trace_ofs = std::make_unique<std::ofstream>(m_trace_output);
    *trace_ofs << "# CallGraphXrefPass — Dataflow Trace\n";
    *trace_ofs << "# Target: " << TARGET_CLASS << "." << TARGET_METHOD
               << TARGET_PROTO << "\n";
    if (!m_trace_caller_filter.empty()) {
      *trace_ofs << "# Filter: " << m_trace_caller_filter << "\n";
    }
    *trace_ofs << "\n";
    TRACE(MAIN, 1, "[CallGraphXrefPass] Trace enabled → %s",
          m_trace_output.c_str());
  }

  TRACE(MAIN, 1, "[CallGraphXrefPass] byte[] extraction mode: %s",
        m_use_defuse_chain ? "def-use chain" : "CFG traversal");

  // 遍历所有调用者，分析每个调用点
  std::vector<InvokeSiteResult> all_results;
  for (const DexMethod* caller_const : UnorderedIterable(callers)) {
    auto* caller = const_cast<DexMethod*>(caller_const);
    if (!caller->get_code()) continue;

    // 决定是否对这个 caller 启用 trace
    std::ostream* trace_ptr = nullptr;
    if (trace_ofs) {
      if (m_trace_caller_filter.empty()) {
        // 空 filter → trace 全部 caller
        trace_ptr = trace_ofs.get();
      } else {
        // 匹配 filter 子串
        std::string caller_name =
            std::string(caller->get_class()->get_name()->str()) +
            "." + caller->get_name()->str();
        if (caller_name.find(m_trace_caller_filter) != std::string::npos) {
          trace_ptr = trace_ofs.get();
        }
      }
    }

    caller->get_code()->build_cfg();
    auto sites = analyze_caller(caller, target, m_use_defuse_chain, trace_ptr);
    for (auto& s : sites) {
      all_results.push_back(std::move(s));
    }
  }

  TRACE(MAIN, 1, "[CallGraphXrefPass] Analyzed %zu invoke sites",
        all_results.size());

  // 写入结果文件
  std::ofstream ofs(m_output_path);
  ofs << "# CallGraphXrefPass — Call Graph + Reaching Definitions\n";
  ofs << "# Target: " << TARGET_CLASS << "." << TARGET_METHOD
      << TARGET_PROTO << "\n";
  ofs << "# Callers (via CG): " << callers.size() << "\n";
  ofs << "# Invoke sites: " << all_results.size() << "\n\n";

  size_t resolved_count = 0;
  size_t decrypted_count = 0;

  for (const auto& r : all_results) {
    ofs << "════════════════════════════════════════════════════════════\n";
    ofs << "Caller: " << r.caller_label << "\n";
    ofs << "════════════════════════════════════════════════════════════\n\n";

    // 输出调用者 IR
    ofs << r.caller_ir << "\n";

    // 输出参数分析
    ofs << "── Parameter Analysis ──\n";
    ofs << "  invoke: " << r.invoke_text << "\n";
    if (r.params_resolved) {
      ofs << "  i   = " << r.param_i << "\n";
      ofs << "  i2  = " << r.param_i2 << "\n";
      ofs << "  j   = " << r.param_j << "\n";
      ofs << "  key = \"" << r.param_key << "\"\n";
      ofs << "  enc = " << fmt_bytes(r.param_enc) << "\n";
      ++resolved_count;
      if (!r.decrypted.empty()) {
        ofs << "  >>> DECRYPTED: \"" << r.decrypted << "\"\n";
        ++decrypted_count;
      }
    } else {
      ofs << "  (some params not statically resolved)\n";
      if (r.param_i >= 0) ofs << "  i   = " << r.param_i << "\n";
      if (r.param_i2 >= 0) ofs << "  i2  = " << r.param_i2 << "\n";
      if (r.param_j >= 0) ofs << "  j   = " << r.param_j << "\n";
      if (!r.param_key.empty())
        ofs << "  key = \"" << r.param_key << "\"\n";
      if (!r.param_enc.empty())
        ofs << "  enc = " << fmt_bytes(r.param_enc) << "\n";
    }
    ofs << "\n";
  }

  TRACE(MAIN, 1,
        "[CallGraphXrefPass] sites=%zu resolved=%zu decrypted=%zu output=%s",
        all_results.size(), resolved_count, decrypted_count,
        m_output_path.c_str());

  // ── 输出 key → decrypted 映射文件 ──
  if (!m_mapping_output.empty() && decrypted_count > 0) {
    std::ofstream mfs(m_mapping_output);
    mfs << "# CallGraphXrefPass — String Mapping\n";
    mfs << "# Format: key_string → decrypted_string (caller)\n\n";
    for (const auto& r : all_results) {
      if (r.decrypted.empty()) continue;
      mfs << "\"" << r.param_key << "\" → \"" << r.decrypted
          << "\"  # " << r.caller_label << "\n";
    }
    TRACE(MAIN, 1, "[CallGraphXrefPass] Mapping → %s (%zu entries)",
          m_mapping_output.c_str(), decrypted_count);
  }

  // ── 反混淆阶段：替换解密调用为 CONST_STRING ──
  size_t replaced_count = 0;
  if (m_deobfuscate) {
    std::unique_ptr<std::ofstream> report_ofs;
    if (!m_deobfuscate_output.empty()) {
      report_ofs = std::make_unique<std::ofstream>(m_deobfuscate_output);
      *report_ofs << "# CallGraphXrefPass — Deobfuscation Report\n";
      *report_ofs << "# Target: " << TARGET_CLASS << "." << TARGET_METHOD
                  << TARGET_PROTO << "\n\n";
    }

    std::unordered_map<DexMethod*, std::vector<InvokeSiteResult>> by_caller;
    for (auto& r : all_results) {
      by_caller[r.caller_method].push_back(r);
    }
    for (auto& [caller, sites] : by_caller) {
      std::ostream* rpt = report_ofs ? report_ofs.get() : nullptr;
      std::string label =
          std::string(caller->get_class()->get_name()->str()) + "." +
          caller->get_name()->str() + show(caller->get_proto());

      if (rpt) {
        *rpt << "════════════════════════════════════════════════════════════\n";
        *rpt << "Caller: " << label << "\n";
        *rpt << "════════════════════════════════════════════════════════════\n";
      }

      replaced_count += deobfuscate_caller(caller, sites, rpt);
    }

    if (report_ofs) {
      TRACE(MAIN, 1,
            "[CallGraphXrefPass] Deobfuscation report → %s",
            m_deobfuscate_output.c_str());
    }
    TRACE(MAIN, 1,
          "[CallGraphXrefPass] Deobfuscated: replaced %zu invoke sites",
          replaced_count);
  }

  mgr.set_metric("callsites",
                  static_cast<int64_t>(all_results.size()));
  mgr.set_metric("resolved",
                  static_cast<int64_t>(resolved_count));
  mgr.set_metric("decrypted",
                  static_cast<int64_t>(decrypted_count));
  mgr.set_metric("replaced",
                  static_cast<int64_t>(replaced_count));
  mgr.disable_checker();
}

static CallGraphXrefPass s_pass;

实际运行数据：

指标	数值	说明
Call Graph 规模	2,639,335 节点 / 11,513,753 边	全程序调用图
唯一调用者	181	通过 `cg.get_callers()` 精确获取
调用点总数	562	一个方法可能多次调用解密函数
参数解析成功	519（92.3%）	5 个参数全部静态确定
解密成功	518（92.2%）	`param_i == 0x1000001` 且参数完整
IR 替换成功	518（100%）	含 60 个返回值丢弃的调用（直接删除）

解密出的字符串涵盖：HTTP 头（Cookie、User-Agent、Content-Type）、设备厂商标识（HUAWEI、SAMSUNG、XIAOMI）、SDK 内部标识（ByteDance-MSSDK、DouYinLive）、系统服务名（android.os.ServiceManager）等。

验证方式：用 jadx 打开输出 DEX，搜索已知解密结果（如 "com.uodis.opendevice.aidl.OpenDeviceIdentifierService"），确认原来的 a.a(16777217, 0, 0L, "350312", new byte[]{...}) 已被替换为直接的字符串常量。

至此，反混淆的完整流程走通了：Call Graph 定位调用者 → Reaching Definitions 提取参数 → CFGMutation 替换 IR → Def-Use Chain 清理死代码。四个工具各司其职，缺一不可。

接下来换一个方向——如果我们是混淆的实施者，如何用 ReDex 编写混淆 Pass？

第五部分：实战 — 用 ReDex 编写混淆 Pass

第四部分是”拆”——把混淆还原为明文。第五部分是”装”——把明文变成混淆。两者是同一枚硬币的两面，使用的 IR 操作完全对称。

5.1 常量混淆：ConstObfuscatorPass

最简单的混淆——把整数常量变成”常量 + 运算”的组合，静态分析时无法直接看到原始值。

变换规则：

1
2
3

before:  CONST vX, N
after:   CONST        vX, (N ^ MASK)
         XOR_INT_LIT  vX, vX, MASK

例如 CONST v0, 42 变成 CONST v0, 0x60 + XOR_INT_LIT v0, v0, 0x5A。运行时 0x60 ^ 0x5A = 42，语义不变。

实现只需要 CFGMutation 的 insert_after——在每条 CONST 后面插入一条 XOR：

walk::parallel::code(scope, [&](DexMethod* method, IRCode& code) {
    auto& cfg = code.cfg();
    cfg::CFGMutation mutation(cfg);

    for (auto it = cfg::InstructionIterable(cfg).begin();
         it != cfg::InstructionIterable(cfg).end(); ++it) {
        auto* insn = it->insn;
        if (insn->opcode() != OPCODE_CONST) continue;

        int64_t val = insn->get_literal();
        int64_t masked = val ^ mask;
        insn->set_literal(masked);  // 原地修改常量值
        //插入xor指令来恢复正确常量值
        auto* xor_insn = new IRInstruction(OPCODE_XOR_INT_LIT);
        xor_insn->set_dest(insn->dest());
        xor_insn->set_src(0, insn->dest());
        xor_insn->set_literal(mask);
        mutation.insert_after(it, {xor_insn});
    }

    mutation.flush();
});

注意 walk::parallel::code 的使用——多线程并行处理不同方法，每个方法内部的 CFGMutation 互不干扰。这是第一部分提到的并行遍历工具的实际应用。

5.2 字符串加密：StringEncryptorPass

常量混淆只处理整数。字符串加密更复杂——需要把一条 CONST_STRING 替换为一整组指令：密钥 + 密文数组 + 解密函数调用。

变换规则：

这正是第四部分反混淆的逆操作——第四部分把右边还原为左边，这里把左边变成右边。

实现的核心挑战是临时寄存器分配。DEX 方法的 code_item 头部声明了 registers_size——这个方法总共能使用多少个寄存器。比如 registers_size = 8 意味着只有 v0–v7 合法，指令中出现 v8 会被 DEX verifier 拒绝。

而且 Dalvik 的寄存器布局是参数占据最高位：

1
2
3

registers_size = 8，方法有 3 个参数

v0 v1 v2 v3 v4 | 参数(p0  p1  p2)

原始的 CONST_STRING 只用一个寄存器 v0，但替换后需要额外的寄存器存放 key、数组引用等。不能简单地在末尾追加——那会和参数位置冲突。

解决方案：用 transform::remap_registers 将现有参数寄存器整体上移，腾出低位空间：

替换前：v0..v4 是局部变量，v5..v7 是参数
         [locals: 0-4] [params: 5-7]

remap_registers(+3)：参数上移 3 个位置
         [locals: 0-4] [temps: 5-7] [params: 8-10]
                        ↑ 新腾出的临时寄存器

这样 v5、v6、v7 就可以安全使用，不会与参数冲突。

byte[] 密文的构造随机选择两种模式之一——FILL_ARRAY_DATA（一条指令批量填充）或 APUT_BYTE（逐字节填充）。两种模式在反编译器中呈现不同的代码形态，增加分析难度：

// 模式 A（FILL_ARRAY_DATA）→ 反编译为数组字面量
byte[] enc = new byte[]{33, 56, 78, 9, 27, ...};

// 模式 B（APUT_BYTE）→ 反编译为逐行赋值
byte[] enc = new byte[5];
enc[0] = 33;
enc[1] = 56;
enc[2] = 78;
// ...

FILL_ARRAY_DATA 的 payload 需要用 encode_fill_array_data_payload<int8_t>() 构造——这是 ReDex 提供的工具函数，将 vector<int8_t> 编码为 Dalvik 的 fill-array-data 格式。

5.3 对称性：混淆与反混淆是同一套工具的两种用法

回顾两个方向的操作，它们在 IR 层面完全对称：

	混淆（StringEncryptorPass）	反混淆（CallGraphXrefPass）
输入	`CONST_STRING "hello"`	`INVOKE_STATIC ..., target`
输出	`key + NEW_ARRAY + FILL_ARRAY_DATA + INVOKE_STATIC`	`CONST_STRING "hello"`
核心操作	`mutation.replace(const_string_it, {...})`	`mutation.replace(invoke_it, {...})`
寄存器	`remap_registers` 腾出临时空间	复用原 `MOVE_RESULT` 的 dest
清理	无需（替换即完成）	`remove_dead_arrays` + `LocalDce`
分析依赖	无（纯变换）	Call Graph + Reaching Defs + Def-Use Chain

关键洞察：混淆不需要分析，反混淆需要。混淆是确定性的——每条 CONST_STRING 都可以无条件替换。反混淆是不确定的——必须先证明参数是常量，才能执行解密。这就是为什么反混淆需要 Reaching Definitions 等分析工具，而混淆不需要。

第六部分：总结

6.1 知识图谱

回顾全文的知识结构

6.2 延伸

通过了解整个架构会发现这个模式几乎和 llvm ir 一致，其实 revng 就实现了类似的架构，二进制文件 -> LLVM IR，LLVM IR -> 二进制文件，但是很久之前尝试过效果不太好，回编译比较困难

ReDex反混淆与混淆
